液压设备设计如何计算气缸压力

发布日期：2015-07-02 09:22 来源：http://www.sanyyy.com 点击：

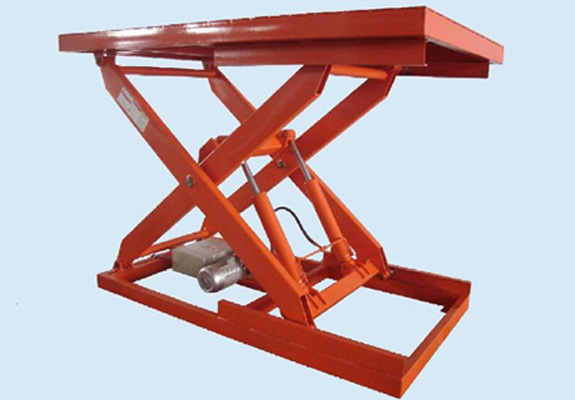

液压设备设计无杆腔截面积*工作气压力=活塞推力有杆腔截面积*工作气压力=活塞回程力常见气动元件设计的正常工作压力为0.4兆帕最常见空压机的输出压力为0.4-0.7兆帕要推动一个700kg的工件所需要的推理需要测试活塞行程要根据需要确定。

按照smc的标准的话，也给你一个计算方式，首先要确定你的推动是平推还是托举，这样子气缸的输出力的大小不同，如果是平推，且忽略摩擦系数，那么就是说气缸的活塞输出力只要大于等于该物体的重力即可，G=m*g，计算一下，F=700*10=7000N，然后你要给出气缸使用的压缩空气的力，这里面我假设是0.45MPa，也就是4.5公斤的样子，那么气缸的活塞面积约为：S=7000/0.45*（10的六次方）这个单位是平方米，按照面积计算公式s=3.14*半径的平方，可以计算出活塞面积的半径，那么直径就计算出来了，这就是所需气缸的缸经，选型的时候只要大于该缸径，一般即可使用。

另外气缸的行程得于你需要将该工件推出多远，反复的推，比如推5厘米，那么行程就是5厘米，这样子您的汽缸就可以得出缸径和行程了。液压设备设计
