液压系统结构液压设备系统

液压设备系统一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件(附件)和液压油。

动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

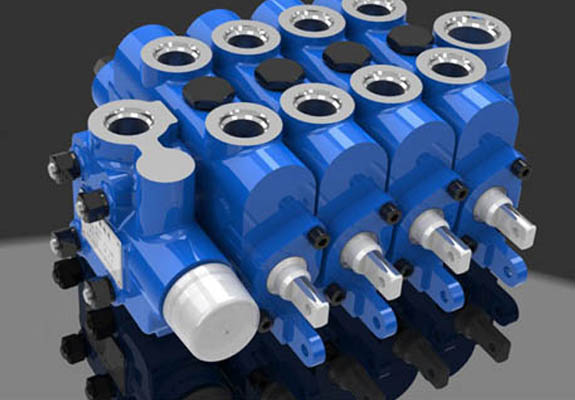

控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

辅助元件包括油箱、滤油器油箱、滤油器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计等。　液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

随着工业化和自动化水平的提高，这些装备需要配套大量的高性能和高可靠性的液压气动和密封元件。初步测算，预计到2010年国内对液压、液力、气动、密封产品需求总额，将由2005年的200亿元（其中进口约9亿美元，出口近3亿美元）增至约350亿元（其中进口约15亿美元，出口约5亿美元）。其中，液压产品由100多亿元增至200亿元，液力产品由10多亿元增至20多亿元，气动产品由近30亿元增至50多亿元，密封产品由30多亿元增至70亿元。

液压缸的安装方式包括法兰安装的油缸、耳环安装的油缸、中间铰轴安装的油缸、脚架安装的缸。法兰安装的油缸适用于传递直线力的应用场合。选择具体的法兰安装方式取决于对负载所施加的主要力，在活塞杆上究竟造成压缩应力推力还是拉伸应力拉力；耳环安装的油缸主要应该用于机器构件将沿曲线经运动的场合，起到拉伸拉力或压缩推力用途；中间铰轴安装的油缸仅针对剪切载荷设计应承受最小的弯曲应力；脚架安装的油缸不吸收再中心线上的力，缸所施加的力产生一个倾翻力矩，试图使缸绕着它的安装螺栓翻转。液压设备系统
